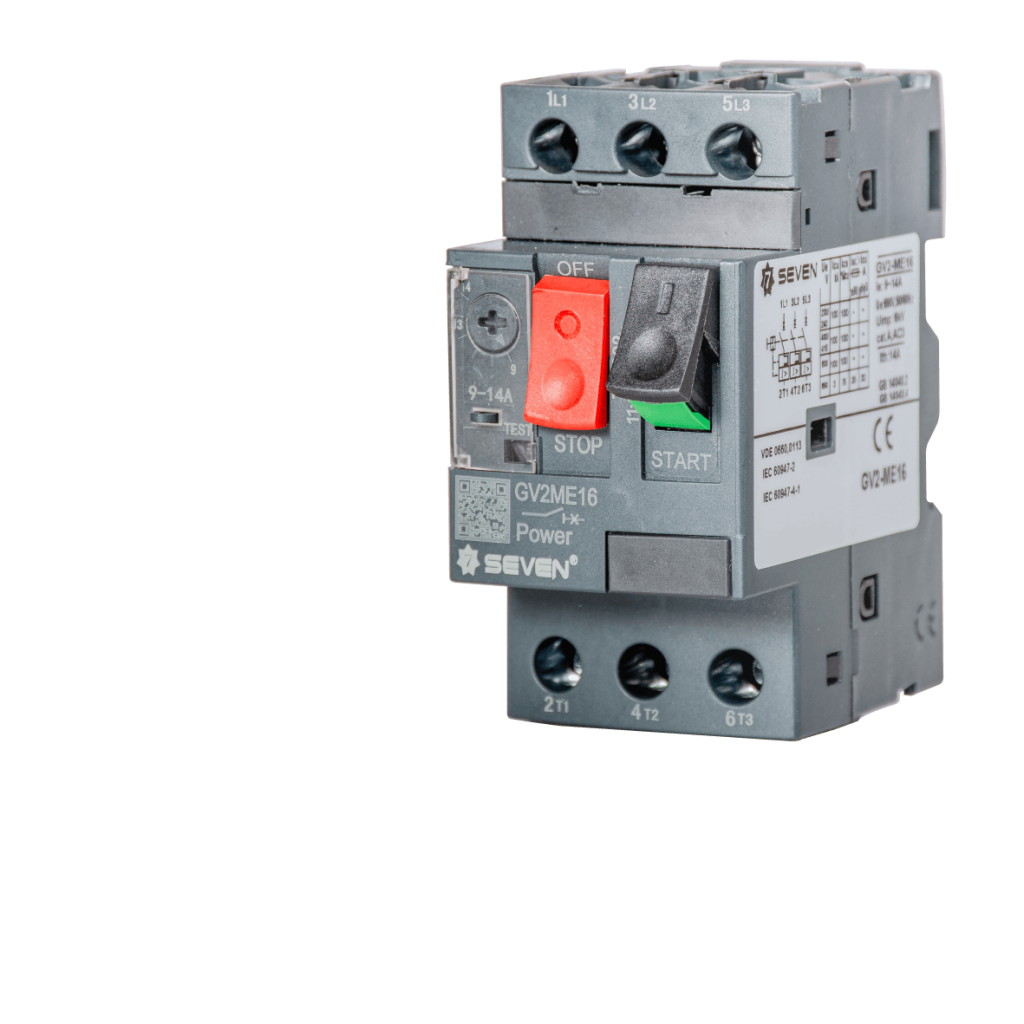

کلید حرارتی چه قابلیت هایی دارد؟
کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یک قطعه بسیار مهم در سیستمهای الکتریکی است که برای حفاظت از موتورها در برابر اضافه بار و اتصال کوتاه طراحی شده است. این کلید دارای قابلیتهای متنوعی است که آن را به یک انتخاب ایده آل برای محافظت از موتورها تبدیل کرده است. در ادامه به برخی از مهمترین قابلیتهای کلید حرارتی اشاره میکنیم:
قابلیتهای اصلی
- حفاظت در برابر اضافه بار: کلید حرارتی با تشخیص افزایش بیش از حد جریان در موتور، به صورت خودکار مدار را قطع میکند تا از آسیب دیدن موتور جلوگیری شود. این ویژگی به ویژه در مواردی که موتور تحت بار سنگین کار میکند بسیار مهم است.
- حفاظت در برابر اتصال کوتاه: در صورت وقوع اتصال کوتاه در مدار، کلید حرارتی به سرعت واکنش نشان داده و مدار را قطع میکند تا از آسیب دیدن سایر تجهیزات و ایجاد حریق جلوگیری شود.
- تنظیم جریان قابل تنظیم: بسیاری از کلیدهای حرارتی دارای قابلیت تنظیم جریان هستند که به شما امکان میدهد جریان قطع شدن کلید را متناسب با جریان نامی موتور تنظیم کنید.
- قابلیت قطع و وصل زیر بار: کلید حرارتی را میتوان در حین کار موتور نیز قطع و وصل کرد بدون اینکه به موتور آسیبی برسد.
- کنتاکتهای کمکی: برخی از کلیدهای حرارتی دارای کنتاکتهای کمکی هستند که میتوان از آنها برای کنترل سایر تجهیزات یا سیستمهای کنترل استفاده کرد.
- قابلیت تست: اکثر کلیدهای حرارتی دارای یک دکمه تست هستند که برای بررسی عملکرد صحیح کلید استفاده میشود.
مطالبی که در این مقاله میخوانید.
کلید حرارتی در واقع چیست؟
ساختار کلید حرارتی به چه صورت است؟
کاربرد های کلید حرارتی!
- مزایای استفاده از کلید حرارتی!
نحوه تنظیم کلید حرارتی به چه صورت است؟
نحوه عملکرد مدار فرمان کلید حرارتی!
انواع کلید حرارتی و برندهای مختلف

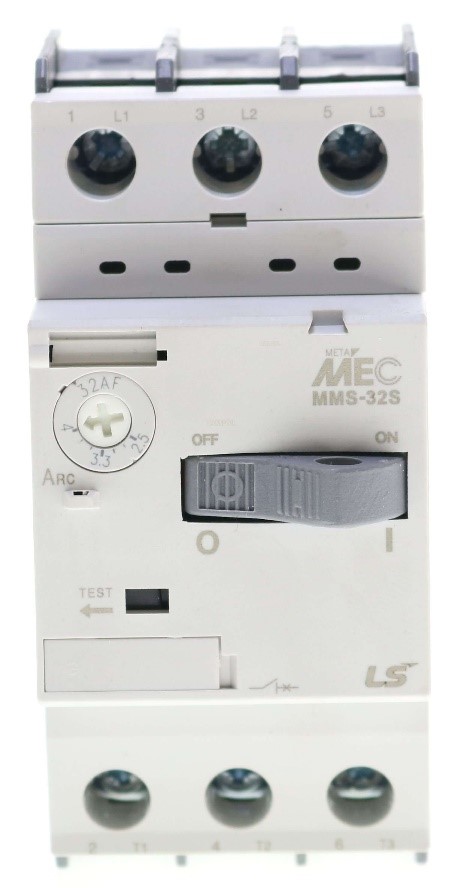

کلید حرارتی یا MPCB در واقع چیست؟
کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یک دستگاه الکتریکی حیاتی است که به طور خاص برای محافظت از موتورهای الکتریکی طراحی شده است. این کلید مانند یک نگهبان همیشه حاضر، موتور را در برابر خطرات احتمالی مانند اضافه بار و اتصال کوتاه محافظت می کند. به زبان ساده تر، کلید حرارتی مانند یک فیوز هوشمند عمل می کند که در صورت افزایش بیش از حد جریان یا بروز مشکل در موتور، به طور خودکار مدار را قطع می کند و از آسیب دیدن موتور جلوگیری می نماید.
نحوه عملکرد کلید حرارتی به این صورت است که در داخل آن یک عنصر حساس به حرارت وجود دارد. هنگامی که موتور بیش از حد گرم می شود، این عنصر حساس شده و باعث قطع مدار می شود. همچنین، کلید حرارتی دارای یک بخش مغناطیسی است که در صورت بروز اتصال کوتاه، به سرعت واکنش نشان داده و مدار را قطع می کند. با استفاده از کلید حرارتی، می توانید از طول عمر موتور خود به طور قابل توجهی افزایش دهید و از هزینه های تعمیرات و خرابی های احتمالی جلوگیری کنید.
به طور خلاصه، کلید حرارتی یک ابزار ضروری برای هر سیستم الکتریکی است که از موتورهای الکتریکی استفاده می کند. این کلید با عملکرد ساده و موثر خود، ایمنی و اطمینان از کارکرد صحیح موتور را تضمین می کند.

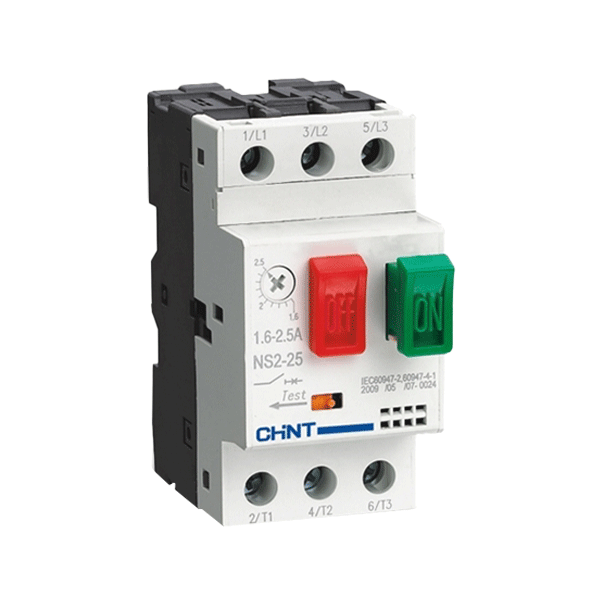

ساختار کلید حرارتی به چه صورت است؟
اجزای اصلی کلید حرارتی
- بیمتال: قلب تپنده کلید حرارتی است. بیمتال یک نوار یا دیسک دو فلزی است که از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده است. این دو فلز به هم جوش خوردهاند. هنگامی که جریان از کلید عبور میکند، بیمتال گرم شده و به دلیل تفاوت در ضریب انبساط، خم میشود. این خم شدن باعث عمل کردن مکانیزم قطع مدار میشود.
- مکانیزم قطع مدار: این مکانیزم به بیمتال متصل است و هنگامی که بیمتال خم میشود، مکانیزم فعال شده و کنتاکتهای اصلی را از هم جدا میکند و در نتیجه مدار قطع میشود.
- کنتاکتهای اصلی: این کنتاکتها برای قطع و وصل جریان اصلی موتور استفاده میشوند.
- کویل آزادسازی: برخی از کلیدهای حرارتی دارای یک کویل آزادسازی هستند که با اعمال ولتاژ به آن میتوان به صورت دستی کلید را رها کرد.
- ترمینالها: برای اتصال سیمهای ورودی و خروجی به کلید حرارتی استفاده میشوند.
- محفظه: کلید حرارتی در یک محفظه عایق قرار میگیرد تا از آن در برابر عوامل محیطی محافظت شود.
کاربردهای کلید حرارتی (MPCB)
کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یک قطعه بسیار مهم در سیستمهای الکتریکی است که برای حفاظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. این کلید به صورت خودکار در شرایطی که موتور در معرض جریان بیش از حد یا اتصال کوتاه قرار گیرد، مدار را قطع میکند تا از آسیب دیدن موتور جلوگیری شود.
کاربردهای اصلی کلید حرارتی عبارتند از:
- حفاظت از موتور در برابر اضافه بار: هنگامی که موتور تحت بار سنگین کار میکند، جریان عبوری از آن افزایش مییابد. اگر این افزایش جریان بیش از حد مجاز ادامه یابد، موتور بیش از حد گرم شده و ممکن است بسوزد. کلید حرارتی با تشخیص این افزایش دما، به طور خودکار مدار را قطع میکند.
- حفاظت از موتور در برابر اتصال کوتاه: در صورت ایجاد اتصال کوتاه در مدار موتور، جریان به شدت افزایش مییابد که میتواند به سیمپیچهای موتور آسیب جدی وارد کند. کلید حرارتی با تشخیص این افزایش ناگهانی جریان، مدار را قطع میکند.
- جلوگیری از آتشسوزی: در صورت عدم استفاده از کلید حرارتی، اضافه بار یا اتصال کوتاه میتواند منجر به ایجاد حرارت زیاد و در نهایت آتشسوزی شود. کلید حرارتی با قطع سریع مدار، از وقوع چنین حادثهای جلوگیری میکند.
- افزایش طول عمر موتور: با محافظت از موتور در برابر آسیبهای ناشی از اضافه بار و اتصال کوتاه، طول عمر موتور به طور قابل توجهی افزایش مییابد.
- کاهش هزینههای تعمیرات: با جلوگیری از سوختن موتور، هزینههای تعمیر و نگهداری کاهش مییابد.
- افزایش ایمنی: کلید حرارتی با قطع خودکار مدار در صورت بروز خطا، از ایجاد برقگرفتگی جلوگیری میکند.
به طور کلی، کلید حرارتی در هر جایی که از موتورهای الکتریکی استفاده میشود، کاربرد دارد. برخی از این مکانها عبارتند از:
- صنایع تولیدی: در کارخانهها و کارگاهها برای حفاظت از موتورهای الکتریکی ماشینآلات مختلف.
- ساختمانها: در ساختمانها برای حفاظت از پمپها، فنها و سایر تجهیزات الکتریکی.
- لوازم خانگی: در برخی از لوازم خانگی مانند ماشین لباسشویی، یخچال و… برای حفاظت از موتور استفاده میشود.
در انتخاب کلید حرارتی مناسب برای موتور خود، باید به موارد زیر توجه کنید:
- جریان نامی موتور: کلید حرارتی باید برای جریان نامی موتور شما مناسب باشد.
- نوع موتور: کلید حرارتی باید برای نوع موتور شما (تک فاز یا سه فاز) مناسب باشد.
- شرایط محیطی: دمای محیط و سایر شرایط محیطی نیز در انتخاب کلید حرارتی موثر هستند.
مزایای استفاده از کلید حرارتی
حفاظت بهینه از موتور
- جلوگیری از اضافه بار: کلید حرارتی با تشخیص افزایش دمای موتور در اثر اضافه بار، به طور خودکار مدار را قطع میکند و از سوختن موتور جلوگیری میکند.
- حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، کلید حرارتی به سرعت عمل کرده و مدار را قطع میکند تا از آسیب دیدن سیمپیچهای موتور جلوگیری شود.
افزایش طول عمر موتور
- کاهش استهلاک: با جلوگیری از اضافه بار و اتصال کوتاه، استهلاک موتور کاهش یافته و طول عمر آن افزایش مییابد.
- بهبود عملکرد: کلید حرارتی با محافظت از موتور در برابر شرایط نامناسب، به عملکرد بهتر و کارآمدتر آن کمک میکند.
کاهش هزینههای تعمیرات
- جلوگیری از خرابیهای ناگهانی: با تشخیص و قطع سریع مدار در صورت بروز خطا، از خرابیهای ناگهانی و هزینههای بالای تعمیرات جلوگیری میشود.
- کاهش هزینههای تعویض موتور: با افزایش طول عمر موتور، هزینههای تعویض موتور کاهش مییابد.
افزایش ایمنی
- جلوگیری از آتشسوزی: اضافه بار و اتصال کوتاه میتوانند منجر به ایجاد حرارت زیاد و در نهایت آتشسوزی شوند. کلید حرارتی با قطع سریع مدار، از وقوع چنین حادثهای جلوگیری میکند.
- کاهش خطر برقگرفتگی: با قطع خودکار مدار در صورت بروز خطا، از خطر برقگرفتگی جلوگیری میشود.
نحوه تنظیم کلید حرارتی (MPCB) به چه صورت است؟
کلید حرارتی یا MPCB یک دستگاه محافظتی بسیار مهم در سیستمهای الکتریکی است که برای جلوگیری از آسیب دیدن موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. تنظیم صحیح این کلید برای عملکرد بهینه سیستم بسیار حیاتی است.
مراحل تنظیم کلید حرارتی:
- قطع برق: قبل از هرگونه تنظیم، حتماً مطمئن شوید که برق مدار قطع شده است.
- انتخاب کلید حرارتی مناسب: کلید حرارتی باید متناسب با جریان نامی و نوع موتور انتخاب شود. این اطلاعات معمولاً روی پلاک موتور درج شده است.
- تعیین جریان نامی موتور: جریان نامی موتور را از روی پلاک آن بخوانید. این جریان، مقدار جریانی است که موتور در شرایط عادی کارکرد از شبکه میکشد.
- تنظیم جریان کلید حرارتی:
- زبانه تنظیم جریان: اکثر کلیدهای حرارتی دارای یک زبانه کوچک دوار هستند که برای تنظیم جریان استفاده میشود. این زبانه معمولاً در یک بازه مشخص جریان قابل تنظیم است.
- تنظیم بر اساس جریان نامی موتور: جریان کلید حرارتی را کمی بالاتر از جریان نامی موتور تنظیم کنید. به طور معمول، 10 تا 15 درصد بالاتر از جریان نامی موتور، مقدار مناسبی برای تنظیم است.
- دقت در تنظیم: در هنگام تنظیم، به مقیاس روی زبانه تنظیم دقت کنید تا از تنظیم دقیق جریان اطمینان حاصل شود.
نکات مهم در تنظیم کلید حرارتی:
- جریان تنظیم شده نباید کمتر از جریان نامی موتور باشد: در این صورت، کلید حرارتی ممکن است زودتر از موعد عمل کرده و باعث قطع شدن غیرضروری موتور شود.
- جریان تنظیم شده نباید خیلی بیشتر از جریان نامی موتور باشد: در این صورت، کلید حرارتی ممکن است در صورت بروز اضافه بار، به موقع عمل نکرده و باعث آسیب دیدن موتور شود.
- شرایط محیطی: شرایط محیطی مانند دما و رطوبت نیز میتوانند بر عملکرد کلید حرارتی تأثیر بگذارند. بنابراین، در محیطهای با دمای بالا یا رطوبت زیاد، ممکن است نیاز به تنظیم مجدد کلید حرارتی باشد.
- توجه به منحنیهای زمانی-جریانی: برخی از کلیدهای حرارتی دارای منحنیهای زمانی-جریانی هستند که نشان میدهند کلید حرارتی در برابر اضافه بارهای کوتاه مدت و بلند مدت چگونه عمل میکند. در صورت نیاز، میتوانید از این منحنیها برای تنظیم دقیقتر کلید حرارتی استفاده کنید.
چرا تنظیم صحیح کلید حرارتی مهم است؟
- حفاظت بهینه از موتور: تنظیم صحیح کلید حرارتی باعث میشود موتور در برابر اضافه بار و اتصال کوتاه به بهترین نحو محافظت شود.
- افزایش طول عمر موتور: با محافظت از موتور در برابر آسیبهای ناشی از اضافه بار، طول عمر موتور افزایش مییابد.
- کاهش هزینههای تعمیرات: با جلوگیری از سوختن موتور، هزینههای تعمیر و نگهداری کاهش مییابد.
افزایش ایمنی: کلید حرارتی با قطع خودکار مدار در صورت بروز خطا، از ایجاد آتشسوزی و برقگرفتگی جلوگیری میکند.
نحوه عملکرد مدار فرمان کلید حرارتی
مدار فرمان کلید حرارتی (MPCB) به عنوان یک محافظ هوشمند برای موتورهای الکتریکی عمل میکند. این مدار با تشخیص اضافه بار یا اتصال کوتاه در موتور، به طور خودکار مدار را قطع میکند تا از آسیب دیدن موتور جلوگیری شود.
اجزای اصلی و عملکرد آنها:
- کلید حرارتی (MPCB): قلب تپنده این مدار است. با افزایش دمای موتور (در اثر اضافه بار) یا افزایش ناگهانی جریان (در اثر اتصال کوتاه)، کلید حرارتی عمل کرده و کنتاکتهای خود را باز میکند.
- کنتاکتور: یک سوئیچ الکترومکانیکی است که برای قطع و وصل جریان اصلی موتور استفاده میشود. کویل کنتاکتور با دریافت ولتاژ فعال شده و کنتاکتهای اصلی را میبندد.
- رله کمکی: یک رله کوچک است که برای کنترل مدارهای دیگر یا نشان دادن وضعیت کلید حرارتی استفاده میشود. مثلاً میتواند یک لامپ نشانگر را روشن کند تا نشان دهد که موتور به دلیل عمل کردن کلید حرارتی خاموش شده است.
- دکمههای استارت و استپ: برای روشن و خاموش کردن موتور به کار میروند.
- لامپ نشانگر: وضعیت موتور و کلید حرارتی را نشان میدهد.
نحوه کارکرد مدار:
- راه اندازی موتور: با فشردن دکمه استارت، ولتاژ به کویل کنتاکتور اعمال میشود و کنتاکتور فعال میشود. در نتیجه، کنتاکتهای اصلی کنتاکتور بسته شده و جریان به موتور میرسد.
- حفاظت در برابر اضافه بار: اگر موتور به دلیل بار زیاد بیش از حد گرم شود، کلید حرارتی عمل کرده و کنتاکتهای خود را باز میکند. این باعث میشود که ولتاژ از کویل کنتاکتور قطع شده و کنتاکتور باز شود. در نتیجه، جریان از موتور قطع شده و از آسیب دیدن آن جلوگیری میشود.
- حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، جریان به شدت افزایش مییابد. این افزایش جریان باعث میشود که کلید حرارتی سریعتر عمل کرده و مدار را قطع کند.

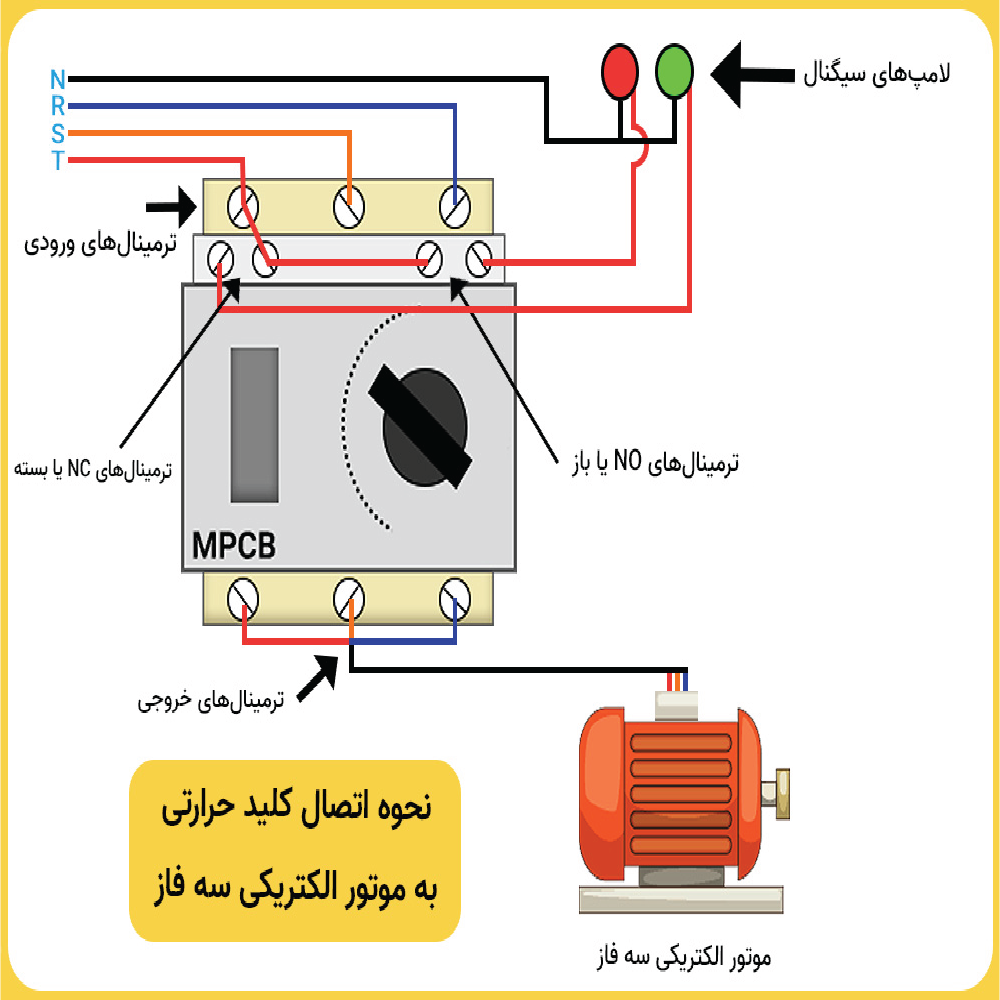

شماتیک مدار فرمان کلید حرارتی را در تصویر بالا مشاهده میکنید!

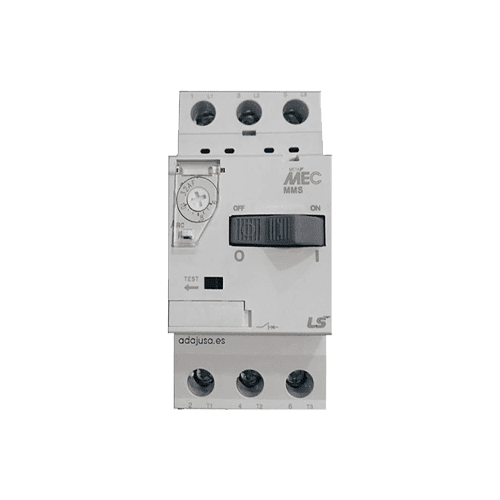

انواع کلید حرارتی و برندهای مختلف
بر اساس ساختار داخلی:
- کلیدهای حرارتی بیمتال: این نوع کلیدها دارای یک نوار دوفلزی (بیمتال) هستند که با افزایش دما خم شده و باعث قطع مدار میشود.
- کلیدهای حرارتی با المنت حرارتی: در این نوع کلیدها، از یک المنت حرارتی برای تشخیص افزایش دما استفاده میشود.
- کلیدهای حرارتی الکترونیکی: این کلیدها از سنسورهای حرارتی و مدارهای الکترونیکی برای تشخیص دقیق دما و قطع مدار استفاده میکنند.
بر اساس نوع نصب:
- کلیدهای حرارتی ثابت: این کلیدها به صورت ثابت بر روی تابلو برق نصب میشوند.
- کلیدهای حرارتی قابل حمل: این کلیدها قابل حمل هستند و برای کاربردهای موقت یا تعمیراتی استفاده میشوند.
بر اساس تعداد فاز:
- کلیدهای حرارتی تک فاز: برای محافظت از موتورهای تک فاز استفاده میشوند.
- کلیدهای حرارتی سه فاز: برای محافظت از موتورهای سه فاز استفاده میشوند.
بر اساس قابلیت تنظیم:
- کلیدهای حرارتی با تنظیم جریان ثابت: جریان تنظیم شده در این کلیدها قابل تغییر نیست.
- کلیدهای حرارتی با تنظیم جریان قابل تنظیم: جریان تنظیم شده در این کلیدها را میتوان بر اساس نیاز تغییر داد.
بر اساس نوع عملکرد:
- کلیدهای حرارتی با عملکرد سریع: برای محافظت در برابر اتصال کوتاه استفاده میشوند و سریعتر از کلیدهای حرارتی با عملکرد کند عمل میکنند.
- کلیدهای حرارتی با عملکرد کند: برای محافظت در برابر اضافه بار استفاده میشوند و به دلیل تاخیر زمانی، به موتور اجازه میدهند تا در شرایط عادی کار کند.
با انواع مختلف کلید حرارتی ها یا (MPCB) آشنا شدید!
