صفحه نمایش HMI
پنجرهای به دنیای اتوماسیون
HMI مخفف Human Machine Interface است و به معنای رابط کاربری انسان و ماشین میباشد. این صفحه نمایشها به عنوان پل ارتباطی بین انسان (اپراتور) و ماشین (سیستم کنترل مانند PLC) عمل میکنند. HMI به اپراتور اجازه میدهد تا به صورت گرافیکی و بصری با سیستم تعامل داشته باشد و پارامترهای مختلف آن را نظارت و کنترل کند.
مطالبی که در این مقاله یاد میگیرید.
- HMI چیست؟
- اجزای اصلی HMI به چه صورت است؟
- کاربردهای HMI چیست؟
- چرا به HMI نیاز پیدا میکنیم؟
- مزایای استفاده از HMI !
- نحوه عملکرد HMI چگونه است؟
- انواع HMI و برندهای مختلف.

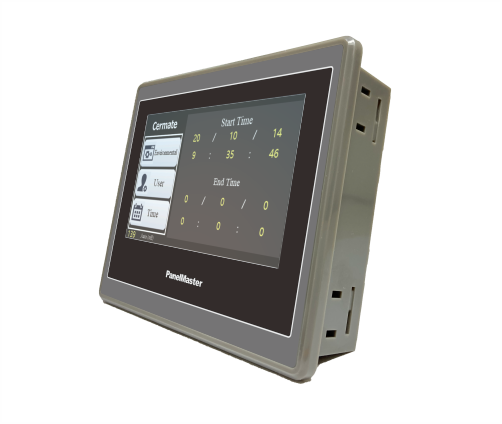

HMI چیست؟
HMI مخفف عبارت Human Machine Interface به معنی رابط کاربری انسان و ماشین است. این دستگاه، پل ارتباطی بین اپراتور و سیستمهای صنعتی پیچیده محسوب میشود. به زبان سادهتر، HMI یک صفحه نمایش لمسی یا دکمهای است که اطلاعات مختلفی را به اپراتور نشان میدهد و به او اجازه میدهد تا با سیستم تعامل داشته باشد.
با استفاده از HMI، اپراتور میتواند به راحتی وضعیت سیستم را مشاهده کند، تغییرات لازم را اعمال کند و خطاها را برطرف نماید. این دستگاه با استفاده از گرافیکهای ساده و روان، کار با سیستمهای صنعتی را بسیار آسانتر کرده است. HMI ها در صنایع مختلفی از جمله خودروسازی، نفت و گاز، داروسازی و غذایی به طور گسترده مورد استفاده قرار میگیرند.
اجزای اصلی یک HMI (رابط کاربری انسان و ماشین)
HMI ها معمولاً از چندین جزء اصلی تشکیل شدهاند که با هم کار میکنند تا یک رابط کاربری بصری و تعاملی ایجاد کنند. در زیر به بررسی دقیقتر این اجزا میپردازیم:
1. صفحه نمایش (Display)
- نقش: نمایش اطلاعات، دادهها، گرافها و آلارمها به اپراتور.
- انواع: LCD، لمسی (Capacitive یا Resistive)، OLED و …
- ویژگیها: اندازه، رزولوشن، روشنایی، کنتراست و قابلیت نمایش رنگ.
2. پردازنده (Processor)
- نقش: پردازش دادهها، اجرای برنامههای کاربردی و مدیریت ارتباطات با سایر دستگاهها.
- انواع: ARM، x86 و …
- عملکرد: سرعت پردازش، توان محاسباتی و قابلیت اجرای چندین وظیفه به طور همزمان.
3. حافظه (Memory)
- نقش: ذخیره برنامههای کاربردی، دادههای پیکربندی، تصاویر و آلارمها.
- انواع: RAM (حافظه موقت)، ROM (حافظه دائمی) و حافظه فلش.
- ظرفیت: بسته به پیچیدگی سیستم و حجم دادهها متغیر است.

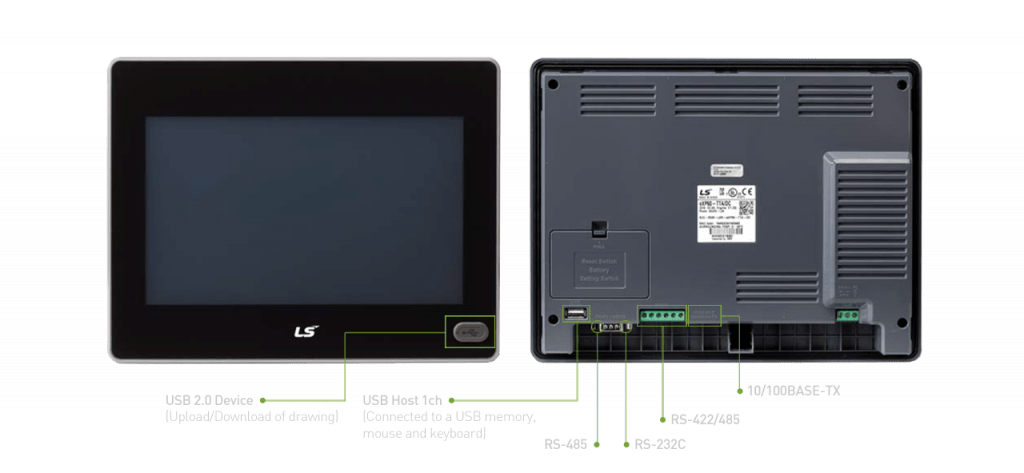

4. پورتهای ارتباطی (Communication Ports)
- نقش: برقراری ارتباط با سایر دستگاهها مانند PLC، کامپیوتر و سایر HMI ها.
- انواع: Ethernet، RS-232، RS-485، USB و …
- عملکرد: انتقال دادهها و دستورات بین HMI و سایر دستگاهها.
5. نرمافزار (Software)
- نقش: ایجاد رابط کاربری گرافیکی، مدیریت ورودیها و خروجیها، ارتباط با سختافزار و اجرای منطق برنامه.
- انواع: سیستم عاملهای اختصاصی HMI، نرمافزارهای برنامهنویسی HMI (مانند WinCC، FactoryTalk View ME)
- ویژگیها: قابلیتهای گرافیکی، ابزارهای برنامهنویسی، قابلیتهای ارتباطی و امکانات سفارشیسازی.
6. ورودیها (Inputs)
- نقش: دریافت اطلاعات از اپراتور یا سایر دستگاهها.
- انواع: دکمهها، کلیدهای لمسی، صفحه کلید، ماوس، encoder و …
7. خروجیها (Outputs)
- نقش: ارسال سیگنالها به سایر دستگاهها یا نمایش اطلاعات بصری.
- انواع: لامپهای نشانگر، بوق، رلهها و …
کاربردهای HMI چیست؟
HMI ها در طیف گستردهای از صنایع و کاربردها مورد استفاده قرار میگیرند. به طور کلی، HMIها به عنوان یک واسط بین انسان و ماشین، امکان کنترل، نظارت و تعامل با سیستمهای اتوماتیک را فراهم میکنند. در زیر به برخی از کاربردهای مهم HMI اشاره میشود:
صنایع تولید و فرآیند
- کنترل فرآیند: نظارت بر پارامترهای فرآیند مانند دما، فشار، جریان و سطح مایعات.
- نمایش وضعیت تجهیزات: نمایش وضعیت روشن/خاموش تجهیزات، آلارمها و هشدارها.
- تنظیم پارامترها: تغییر تنظیمات دستگاهها و تجهیزات از طریق HMI.
- تعیین دستورالعملهای تولید: ایجاد و مدیریت دستورالعملهای تولید برای محصولات مختلف.
صنایع خودروسازی
- خطوط تولید: کنترل و نظارت بر خطوط تولید خودرو، از جمله تست و بازرسی.
- تست و عیبیابی: تشخیص و رفع مشکلات در خودروهای در حال تولید.
- آموزش تکنسینها: ارائه آموزشهای تعاملی به تکنسینها.
صنایع نفت و گاز
- کنترل تاسیسات: کنترل پمپها، شیرآلات و سایر تجهیزات در تاسیسات نفت و گاز.
- نظارت بر ایمنی: نظارت بر سطوح ایمنی و تشخیص نشت گاز.
- جمعآوری دادهها: جمعآوری دادههای عملیاتی برای تحلیل و بهبود عملکرد.
صنایع دارویی
- کنترل فرآیند تولید: کنترل دقیق فرآیند تولید دارو برای اطمینان از کیفیت و ایمنی.
- نظارت بر پارامترهای محیطی: نظارت بر دما، رطوبت و فشار در محیط تولید دارو.
- مدیریت انبار: مدیریت موجودی مواد اولیه و محصولات نهایی.
ساختمانهای هوشمند
- کنترل سیستمهای HVAC: کنترل سیستمهای گرمایش، تهویه و سرمایش.
- مدیریت انرژی: نظارت بر مصرف انرژی و بهینهسازی آن.
- امنیت ساختمان: کنترل سیستمهای امنیتی مانند دوربینها و سیستمهای دسترسی.
چرا به HMI نیاز پیدا میکنیم؟
HMI یا رابط کاربری انسان و ماشین به عنوان پل ارتباطی بین انسان (اپراتور) و ماشین (سیستم کنترل) عمل میکند. این رابط، امکان تعامل ساده، کارآمد و ایمن با سیستمهای صنعتی پیچیده را فراهم میآورد.
در ادامه به برخی از دلایل اصلی نیاز به HMI اشاره میکنیم:
- سادگی کاربری: سیستمهای صنعتی اغلب پیچیده هستند و درک عملکرد آنها برای افراد غیرمتخصص دشوار است. HMI با استفاده از رابطهای گرافیکی ساده و شهودی، این پیچیدگی را کاهش میدهد و به اپراتور اجازه میدهد تا به راحتی با سیستم تعامل داشته باشد.
- افزایش بهرهوری: با استفاده از HMI، اپراتور میتواند به سرعت وضعیت سیستم را مشاهده کند، تغییرات لازم را اعمال کند و مشکلات را برطرف نماید. این امر منجر به افزایش بهرهوری و کاهش زمان توقف تولید میشود.
- بهبود ایمنی: HMI با نمایش اطلاعات دقیق و هشدارهای مناسب در مورد شرایط خطرناک، به افزایش ایمنی در محیط کار کمک میکند.
- کاهش هزینهها: HMI با کاهش خطاهای انسانی، افزایش طول عمر تجهیزات و بهینهسازی مصرف انرژی، به کاهش هزینههای تولید کمک میکند.
- نظارت و کنترل دقیق: HMI امکان نظارت بر پارامترهای مختلف سیستم در زمان واقعی را فراهم میکند و به اپراتور اجازه میدهد تا کنترل دقیقتری بر فرآیندها داشته باشد.
- جمعآوری دادهها: HMI میتواند دادههای مربوط به عملکرد سیستم را جمعآوری و ذخیره کند. این دادهها برای تحلیل و بهبود عملکرد سیستم در آینده مورد استفاده قرار میگیرند.
مزایای استفاده از HMI !
1. افزایش بهرهوری
- سادگی کاربری: رابط کاربری گرافیکی HMI به اپراتور اجازه میدهد تا به سرعت و به راحتی با سیستم تعامل داشته باشد.
- کنترل دقیق: امکان نظارت بر پارامترهای مختلف سیستم در زمان واقعی و اعمال تغییرات سریع.
- کاهش زمان توقف تولید: با تشخیص زودهنگام مشکلات و رفع سریع آنها، از وقفه در تولید جلوگیری میشود.
2. بهبود کیفیت محصول
- کنترل دقیق فرآیندها: با تنظیم دقیق پارامترهای فرآیند، کیفیت محصولات تولیدی بهبود مییابد.
- کاهش خطاهای انسانی: با اتوماسیون بسیاری از عملیات، احتمال بروز خطاهای انسانی کاهش مییابد.
3. کاهش هزینهها
- کاهش هزینههای نگهداری: با تشخیص زودهنگام مشکلات و انجام تعمیرات پیشگیرانه، هزینههای نگهداری کاهش مییابد.
- بهینهسازی مصرف انرژی: با نظارت بر مصرف انرژی و اعمال تغییرات لازم، هزینههای انرژی کاهش مییابد.
- کاهش هزینههای نیروی انسانی: با سادهسازی عملیات و کاهش نیاز به نیروی کار متخصص، هزینههای نیروی انسانی کاهش مییابد.
4. افزایش ایمنی
- نمایش هشدارها و آلارمها: با نمایش هشدارهای بصری و صوتی در صورت بروز مشکلات، ایمنی اپراتورها افزایش مییابد.
- کنترل از راه دور: امکان کنترل سیستم از راه دور و کاهش حضور اپراتور در محیطهای خطرناک.
5. انعطافپذیری و قابلیت سفارشیسازی
- قابلیت برنامهریزی: امکان سفارشیسازی HMI برای انواع مختلف کاربردها و صنایع.
- ارتقاء آسان: امکان افزودن قابلیتهای جدید و ارتقاء نرمافزار HMI.
6. جمعآوری و تحلیل دادهها
- داده کاوی: جمعآوری دادههای عملیاتی برای تحلیل و بهبود عملکرد سیستم.
- بهینهسازی فرآیندها: استفاده از دادهها برای شناسایی نقاط ضعف و بهبود فرآیندها.
7. مستندسازی
- ثبت وقایع: ثبت تاریخچه تغییرات و وقایع مهم در سیستم.
- تسهیل عیبیابی: استفاده از دادههای ثبت شده برای شناسایی و رفع مشکلات.
نحوه عملکرد HMI چگونه است:
- جمعآوری دادهها: HMI دادههای مربوط به وضعیت سیستم را از PLC و سایر دستگاهها دریافت میکند.
- پردازش دادهها: نرمافزار HMI دادهها را پردازش کرده و آنها را به صورت گرافیکی قابل فهم برای اپراتور نمایش میدهد.
- نمایش اطلاعات: اطلاعات پردازش شده به صورت نمودارها، گیجها، آلارمها و سایر عناصر گرافیکی بر روی صفحه نمایش نشان داده میشود.
- دریافت دستورات: اپراتور با استفاده از صفحه لمسی دستورات خود را به HMI وارد میکند.
- ارسال دستورات: HMI دستورات دریافتی را به PLC ارسال میکند تا اقدامات لازم انجام شود.
- بروزرسانی مداوم: این فرآیند به صورت مداوم تکرار میشود تا HMI همیشه وضعیت سیستم را به روز نگه دارد.
انواع صفحه نمایش HMI و برندهای مختلف
صفحه نمایشهای HMI در اندازهها، رزولوشنها و فناوریهای مختلفی تولید میشوند. برخی از انواع رایج عبارتند از:
- صفحه نمایش لمسی (Touchscreen): رایجترین نوع صفحه نمایش HMI است که به اپراتور اجازه میدهد با لمس مستقیم صفحه، دستورات را وارد کند.
- صفحه نمایش مقاومتی (Resistive Touchscreen): از دو لایه رسانا تشکیل شده که با فشار انگشت به هم نزدیک میشوند و سیگنال الکتریکی ایجاد میکنند.
- صفحه نمایش خازنی (Capacitive Touchscreen): با تشخیص ظرفیت الکتریکی انگشت کار میکند و حساسیت بالاتری نسبت به صفحههای مقاومتی دارد.
- صفحه نمایش TFT (Thin Film Transistor): کیفیت تصویر بالاتری نسبت به سایر انواع صفحه نمایش دارد و در کاربردهایی که نیاز به نمایش تصاویر با کیفیت بالا دارند، استفاده میشود.
- صفحه نمایش OLED (Organic Light-Emitting Diode): کنتراست و رنگهای بسیار خوبی دارد و در دستگاههای با ضخامت کم استفاده میشود.
با انواع مختلف صفحه نمایش (HMI) آشنا شدید!
شرکت الکتروتسلا با ارائه طیف گسترده ای از پیشرفته ترین صفحه نمایش (HMI) برندهای معتبر جهانی مانند:
- اومرون (Omron) : یکی از بزرگترین تولیدکنندگان HMI در جهان است و محصولات متنوعی با قابلیتهای مختلف ارائه میدهد.

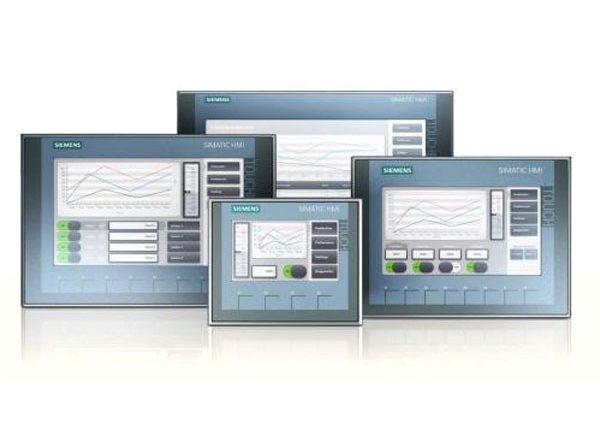

- زیمنس (Siemens) : برند آلمانی با سابقه طولانی در زمینه اتوماسیون صنعتی و تولید HMIهای با کیفیت بالا.
- اشنایدر (Schneider Electric) : برند فرانسوی که محصولات گستردهای در زمینه اتوماسیون صنعتی از جمله HMI ارائه میدهد.
- راکول اتومیشن (Rockwell Automation) : برند آمریکایی که محصولات خود را برای صنایع مختلف از جمله خودرو، نفت و گاز ارائه میدهد.
- وینتک (Weintek) : برند تایوانی که محصولات مقرون به صرفه و با کیفیت تولید میکند.

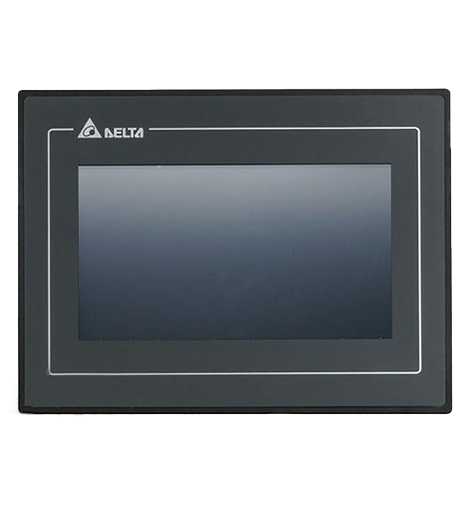

- دلتا (Delta) : برند تایوانی دیگر که محصولات متنوعی در زمینه اتوماسیون صنعتی از جمله HMI ارائه میدهد.
