کلیدهای نشت جریان (RCB)
کلیدهای نشت جریان RCB: سپری در برابر برق گرفتگی
کلیدهای نشت جریان RCB (Residual Current Circuit Breaker) یا به زبان سادهتر، محافظ جان، یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق هستند که جان انسانها و تجهیزات را در برابر خطرات ناشی از برق گرفتگی محافظت میکنند. این کلیدها با تشخیص جریانهای نشتی که ممکن است به دلایل مختلفی مانند عایقبندی نامناسب، اتصال کوتاه یا تماس مستقیم با قسمتهای برقدار ایجاد شوند، به سرعت مدار را قطع کرده و از بروز حادثه جلوگیری میکنند.
مطالبی که در این مقاله یاد میگیرید.
کلید های نشت جریان (RCB) چیست؟
ساختار کلیدهای نشت جریان به چه صورت است؟
نحوه عملکرد کلیدهای نشت جریان!
چرا به کلیدهای نشت جریان نیاز داریم؟
کاربرد های مهم کلیدهای نشت جریان!
مزایای استفاده از کلیدهای نشت جریان چیست؟
انواع کلیدهای نشت جریان و برند های مختلف
کلیدهای نشت جریان چیست؟
کلیدهای نشت جریان: محافظ جان شما
کلیدهای نشت جریان یا محافظ جان، تجهیزاتی حیاتی در سیستمهای الکتریکی هستند که از جان انسانها و تجهیزات در برابر خطرات برق گرفتگی محافظت میکنند. این کلیدها مانند نگهبانانی همیشه هوشیار، جریان برق را در مدارهای الکتریکی رصد میکنند. اگر به هر دلیلی بخشی از جریان برق از مسیر اصلی خود منحرف شده و وارد زمین یا بدن انسان شود (که به آن جریان نشتی میگویند)، کلید نشت جریان بلافاصله مدار را قطع میکند و مانع از بروز حادثه میشود. به عبارت سادهتر، کلیدهای نشت جریان با مقایسه جریان ورودی و خروجی مدار کار میکنند. اگر این دو جریان با هم برابر نباشند، یعنی بخشی از جریان نشت کرده است و کلید با قطع سریع مدار، از ایجاد خطر جلوگیری میکند. .
ساختار کلیدهای نشت جریان (RCB)
برای درک بهتر عملکرد این کلیدها، دانستن ساختار داخلی آنها مفید خواهد بود.
ساختار اصلی یک کلید نشت جریان شامل اجزای زیر است:
- ترانسفورماتور جریان (CT):
- این ترانسفورماتور دو سیمپیچ دارد که یکی از آنها در مسیر سیم فاز و دیگری در مسیر سیم نول قرار میگیرد.
- با عبور جریان از این سیمپیچها، میدانهای مغناطیسی متناظر در هسته ترانسفورماتور ایجاد میشود.
- در شرایط عادی، این دو میدان مغناطیسی یکدیگر را خنثی میکنند.
- سیمپیچ ثانویه:
- این سیمپیچ به دور هسته ترانسفورماتور پیچیده شده است.
- در صورتی که جریان نشتی وجود داشته باشد، اختلاف بین جریانهای فاز و نول باعث ایجاد یک میدان مغناطیسی خالص در هسته میشود.
- این میدان مغناطیسی در سیمپیچ ثانویه ولتاژی القا میکند.
- رله الکترومغناطیسی:
- ولتاژ القا شده در سیمپیچ ثانویه، رله الکترومغناطیسی را فعال میکند.
- با فعال شدن رله، کنتاکتهای مکانیکی کلید باز شده و مدار قطع میشود.
- مکانیزم قطع:
- این مکانیزم وظیفه قطع فیزیکی مدار را بر عهده دارد.
- با فعال شدن رله، مکانیزم قطع به صورت مکانیکی یا الکتریکی عمل کرده و ارتباط بین دو قسمت مدار را قطع میکند.

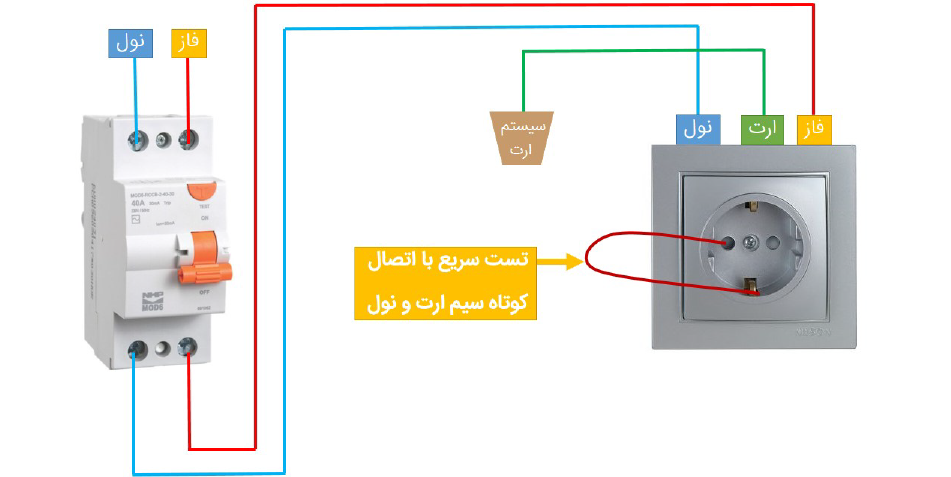

- دکمه تست:
- این دکمه برای تست عملکرد کلید نشت جریان استفاده میشود.
با فشردن دکمه تست، یک جریان نشتی مصنوعی ایجاد شده و عملکرد کلید بررسی میشود.
نحوه عملکرد کلیدهای نشت جریان!
- مقایسه جریان رفت و برگشت: کلید نشت جریان با مقایسه جریان الکتریکی که از یک سیم (فاز) وارد مدار میشود و جریانی که از سیم دیگر (نول) خارج میشود کار میکند. در حالت عادی، این دو جریان باید با هم برابر باشند.
- تشخیص جریان نشتی: اگر به هر دلیلی بخشی از جریان برق از مسیر اصلی خود منحرف شده و وارد زمین یا بدن انسان شود (که به آن جریان نشتی میگویند)، اختلاف بین جریان رفت و برگشت ایجاد میشود.
- قطع مدار: کلید نشت جریان این اختلاف جریان را تشخیص داده و به سرعت مدار را قطع میکند تا از ادامه جریان برق و بروز حادثه جلوگیری کند.
چرا به کلیدهای نشت جریان نیاز داریم؟
جلوگیری از برقگرفتگی: اصلیترین دلیل استفاده از کلیدهای نشت جریان، جلوگیری از برقگرفتگی است. تصور کنید که به دلیل عیبی در یک وسیله برقی، جریانی از آن به بدنه فلزی آن منتقل شود و شما به این بدنه دست بزنید. در این حالت، اگر کلید نشت جریان وجود نداشته باشد، جریان برق از بدن شما عبور کرده و ممکن است باعث برقگرفتگی و حتی مرگ شود. اما با وجود کلید نشت جریان، در چنین شرایطی، کلید به سرعت مدار را قطع کرده و از برقگرفتگی شما جلوگیری میکند.
- کاهش خطر آتشسوزی: جریانهای نشتی میتوانند باعث گرم شدن بیش از حد سیمها و تجهیزات شده و در نهایت منجر به آتشسوزی شوند. کلیدهای نشت جریان با قطع سریع مدار در صورت بروز نشتی، از وقوع آتشسوزی جلوگیری میکنند.
- حفاظت از تجهیزات الکتریکی: نشتی جریان میتواند به تجهیزات الکتریکی آسیب جدی وارد کند. کلیدهای نشت جریان با قطع مدار در زمان مناسب، از آسیب دیدن تجهیزات جلوگیری میکنند.
کاربرد های مهم کلیدهای نشت جریان!
- منازل مسکونی: در تمام قسمتهای خانه، به ویژه در حمام، آشپزخانه، سرویس بهداشتی و هرجایی که رطوبت بالا است، استفاده از کلید نشت جریان الزامی است.
- ادارات و ساختمانهای تجاری: در تمامی بخشهای این ساختمانها، از جمله اتاقهای کار، سالنهای کنفرانس، آسانسورها و … استفاده از کلید نشت جریان ضروری است.
- صنایع: در کارگاهها، کارخانهها و صنایع مختلف، به خصوص در مکانهایی که با تجهیزات الکتریکی پرقدرت کار میکنند، استفاده از کلیدهای نشت جریان برای حفاظت از کارگران و تجهیزات بسیار مهم است.
- مراکز عمومی: در بیمارستانها، مدارس، هتلها، رستورانها و سایر مراکز عمومی، به دلیل رفت و آمد زیاد افراد و استفاده از تجهیزات الکتریکی متنوع، استفاده از کلید نشت جریان برای تضمین ایمنی ضروری است.
- تجهیزات الکتریکی حساس: برای محافظت از تجهیزات الکتریکی حساس مانند کامپیوترها، تجهیزات پزشکی و … استفاده از کلید نشت جریان توصیه میشود.
- استخرها و سونا: در این مکانها به دلیل وجود رطوبت بالا، خطر برقگرفتگی بسیار زیاد است. بنابراین، استفاده از کلید نشت جریان برای ایمنی شناگران و سایر افراد الزامی است.
مزایای استفاده از کلیدهای نشت جریان چیست؟
- جلوگیری از برقگرفتگی: مهمترین مزیت کلیدهای نشت جریان، حفاظت از جان انسانها در برابر برقگرفتگی است. در صورتی که فردی با قسمتی از مدار که دچار نشتی جریان شده تماس پیدا کند، کلید نشت جریان بلافاصله مدار را قطع کرده و از برقگرفتگی جلوگیری میکند.
- کاهش خطر آتشسوزی: جریانهای نشتی میتوانند باعث گرم شدن بیش از حد سیمها و تجهیزات شده و در نهایت منجر به آتشسوزی شوند. کلیدهای نشت جریان با قطع سریع مدار در صورت بروز نشتی، از وقوع آتشسوزی جلوگیری میکنند.
- حفاظت از تجهیزات الکتریکی: نشتی جریان میتواند به تجهیزات الکتریکی آسیب جدی وارد کند. کلیدهای نشت جریان با قطع مدار در زمان مناسب، از آسیب دیدن تجهیزات جلوگیری میکنند.
- افزایش ایمنی سیستمهای الکتریکی: استفاده از کلیدهای نشت جریان باعث افزایش ایمنی کلی سیستمهای الکتریکی میشود. این کلیدها با تشخیص سریع و قطع جریانهای نشتی، از بروز بسیاری از حوادث و خسارات جلوگیری میکنند.
- تطبیق با استانداردهای ایمنی: استفاده از کلیدهای نشت جریان در بسیاری از ساختمانها و تاسیسات الزامی است و با استانداردهای ایمنی برق مطابقت دارد.
- کاهش هزینههای تعمیرات و خسارات: با استفاده از کلیدهای نشت جریان، از بروز بسیاری از مشکلات و خسارات ناشی از نشتی جریان جلوگیری میشود که در نتیجه منجر به کاهش هزینههای تعمیرات و نگهداری میشود.
انواع کلیدهای نشت جریان و برند های مختلف
کلیدهای نشت جریان بر اساس عملکرد و کاربردشان به انواع مختلفی تقسیم میشوند. برخی از مهمترین انواع این کلیدها عبارتند از:

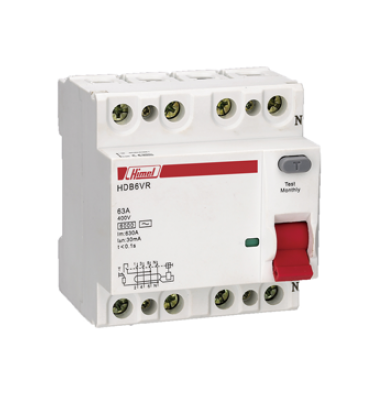

کلیدهای RCCB:
این نوع کلیدها فقط جریانهای نشتی متناوب (AC) را تشخیص میدهند.
به طور گسترده در منازل و ساختمانهای مسکونی استفاده میشوند.

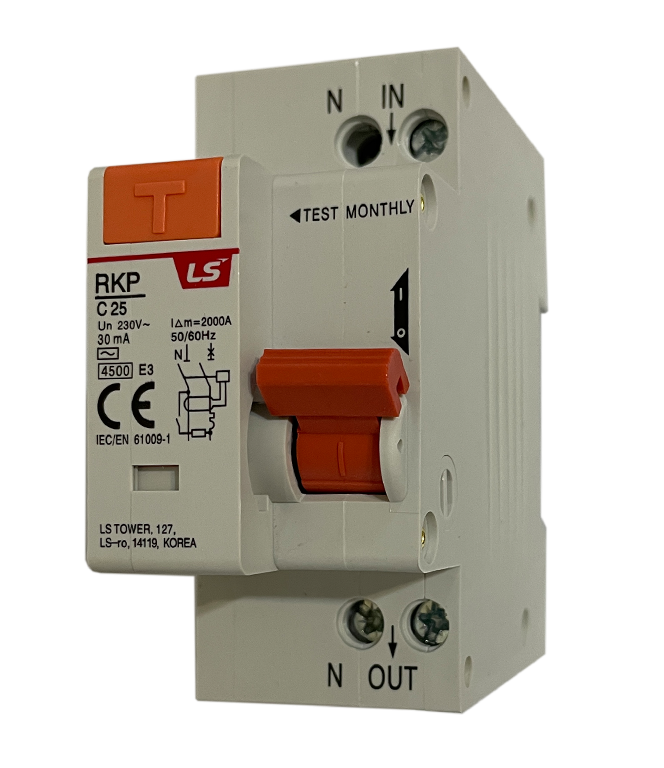

کلیدهای RCBO:
این کلیدها علاوه بر حفاظت در برابر نشتی جریان، حفاظت در برابر اضافه بار را نیز انجام میدهند.
در واقع ترکیبی از کلید مینیاتوری و کلید نشت جریان هستند.
کلیدهای PRCD:
این کلیدها برای حفاظت از تجهیزات قابل حمل مانند ماشینهای لباسشویی، ظرفشویی و … استفاده میشوند.
حساسیت بالاتری نسبت به کلیدهای RCCB دارند.
کلیدهای AFI:
این کلیدها برای حفاظت از افراد در برابر برقگرفتگی ناشی از تماس مستقیم با قسمتهای برقدار طراحی شدهاند.
در مکانهایی مانند استخرها و سونا استفاده میشوند.
با انواع مختلف کلیدهای نشت جریان آشنا شدید!
شرکت الکتروتسلا با ارائه طیف گسترده ای از پیشرفته ترین کلیدهای نشت جریان (RCB) برندهای معتبر جهانی مانند:
اشنایدر (Schneider Electric): یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است و انواع مختلفی از کلیدهای نشت جریان را با کیفیت بالا تولید میکند.
ال اس (LS) : یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است و انواع مختلفی از کلیدهای مینیاتوری را تولید میکند.
هیوندای (Hyundai) : یک شرکت کره ای است که در زمینه تولید محصولات الکتریکی برای ساختمانها تخصص دارد.
نیازهای متنوع صنایع مختلف را برطرف میکند. این شرکت با ارائه خدمات مشاوره تخصصی و پشتیبانی فنی، به شما کمک میکند تا مناسب ترین سرو موتور را برای پروژه خود انتخاب و نصب کنید. همچنین الکتروتسلا با ارائه گارانتی و خدمات پس از فروش، اطمینان خاطر شما را از کیفیت محصولات خود جلب میکند.
