صفر تا صد کلید های مینیاتوری MCB
کلیدهای مینیاتوری MCB ، قلب تپنده سیستمهای برقی هستند. این قطعات کوچک اما حیاتی، نقش محافظی را ایفا میکنند و از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه محافظت میکنند. با تشخیص سریع و قطع جریان در مواقع اضطراری، از آسیب دیدن تجهیزات و بروز حوادث ناگوار جلوگیری میکنند. کلیدهای مینیاتوری در انواع مختلفی با جریانهای نامی و منحنیهای زمانی متفاوت تولید میشوند تا برای کاربردهای مختلفی از خانگی تا صنعتی مناسب باشند. انتخاب صحیح کلید مینیاتوری بر اساس نوع بار، جریان مصرفی و شرایط محیطی از اهمیت بالایی برخوردار است.
مطالبی که در این مقاله یاد میگیرید!
- کلید های مینیاتوری چیست؟
- ساختار کلید های مینیاتوری به چه صورت است؟
- چرا به کلید های مینیاتوری نیاز پیدا میکنیم؟
- نحوه عملکرد کلید مینیاتوری!
- کاربرد های کلید های مینیاتوری چیست؟
- مزایای استفاده از کلید های مینیاتوری به چه صورت است؟
- انواع کلید های مینیاتوری و برند های مختلف
کلید مینیاتوری چیست؟
کلیدهای مینیاتوری MCB: محافظ کوچک، نقش بزرگ
کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یک قطعه الکتریکی بسیار مهم است که برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است. این کلید به صورت خودکار عمل میکند و در صورت تشخیص جریان بیش از حد مجاز یا اتصال کوتاه، به سرعت مدار را قطع میکند تا از آسیب دیدن تجهیزات و بروز حوادث جلوگیری کند. MCB ها در انواع مختلفی با جریانهای نامی و منحنیهای زمانی متفاوت تولید میشوند تا برای کاربردهای مختلفی از خانگی تا صنعتی مناسب باشند.
عملکرد MCB بر اساس دو مکانیزم حرارتی و مغناطیسی است. در صورت اضافه بار، قسمت حرارتی کلید گرم شده و باعث قطع شدن مدار میشود. در صورت اتصال کوتاه، جریان بسیار زیادی ایجاد میشود که قسمت مغناطیسی کلید را فعال کرده و به سرعت مدار را قطع میکند. انتخاب MCB مناسب برای هر مدار بسیار مهم است و باید بر اساس جریان مصرفی مدار، نوع بار و شرایط محیطی انجام شود. MCB ها به دلیل قابلیت تنظیم مجدد، ایمنی بالا و هزینه مناسب، به طور گسترده در سیستمهای الکتریکی مورد استفاده قرار میگیرند.
ساختار کلیدهای مینیاتوری به چه صورت است؟
اجزای اصلی تشکیل دهنده یک کلید مینیاتوری عبارتند از:
- بدنه: معمولاً از پلاستیک مقاوم در برابر حرارت ساخته شده و عایقی بین قسمتهای داخلی کلید و محیط اطراف ایجاد میکند.
- کنتاکتها: دو قسمت فلزی هستند که برای قطع و وصل جریان برق به کار میروند. در حالت عادی، کنتاکتها به هم متصل هستند و جریان برق را از خود عبور میدهند.
- مکانیزم قطع: این مکانیزم شامل قسمتهای حرارتی و مغناطیسی است که بر اساس نوع اضافه بار یا اتصال کوتاه، عمل میکند.
- قسمت حرارتی: از یک نوار دو فلزی تشکیل شده است که با افزایش دما خم شده و باعث فاصله گرفتن کنتاکتها میشود. این قسمت برای محافظت در برابر اضافه بار طولانی مدت طراحی شده است.
- قسمت مغناطیسی: شامل یک سیمپیچ است که در صورت عبور جریان زیاد، یک میدان مغناطیسی ایجاد میکند. این میدان مغناطیسی یک هسته آهنی را جذب کرده و باعث حرکت سریع کنتاکتها و قطع جریان میشود. این قسمت برای محافظت در برابر اتصال کوتاه طراحی شده است.
- آرک شکن: در هنگام قطع جریان، یک جرقه ایجاد میشود. آرک شکن این جرقه را مهار کرده و از آسیب دیدن کنتاکتها جلوگیری میکند.
- دکمه تست: برای بررسی عملکرد صحیح کلید استفاده میشود. با فشردن این دکمه، به صورت دستی کنتاکتها از هم جدا شده و عملکرد کلید آزمایش میشود.
- دکمه تنظیم مجدد: پس از قطع شدن جریان، برای وصل مجدد مدار استفاده میشود.
چرا به کلید های مینیاتوری نیاز پیدا میکنیم؟
دلایل اصلی استفاده از کلیدهای مینیاتوری:
- حفاظت از مدارهای الکتریکی: کلیدهای مینیاتوری با تشخیص سریع اضافه بار و اتصال کوتاه، مدار را قطع کرده و از آسیب دیدن تجهیزات ارزشمند مانند موتورها، لوازم خانگی و… جلوگیری میکنند.
- افزایش ایمنی: با قطع خودکار جریان برق در مواقع خطر، از بروز آتشسوزی، برقگرفتگی و سایر حوادث ناگوار جلوگیری کرده و ایمنی افراد را تضمین میکنند.
- کاهش هزینههای تعمیر و نگهداری: با جلوگیری از آسیب دیدن تجهیزات، هزینههای تعمیر و نگهداری را کاهش میدهند.
- افزایش طول عمر تجهیزات: با محافظت از تجهیزات در برابر نوسانات جریان و اضافه بار، طول عمر مفید آنها را افزایش میدهند.
- سهولت استفاده: کلیدهای مینیاتوری به راحتی قابل نصب و استفاده هستند و پس از قطع شدن جریان، با فشردن دکمه تنظیم مجدد، میتوانند مجدداً مدار را وصل کنند.
نحوه عملکرد کلید مینیاتوری!
کلیدهای مینیاتوری (MCB) یا فیوزهای مینیاتوری، دستگاههای محافظتی هستند که در مدارهای الکتریکی برای جلوگیری از آسیب به تجهیزات و افراد در برابر اضافه بار و اتصال کوتاه به کار میروند. این کلیدها به طور خودکار عمل میکنند و در صورت تشخیص جریان بیش از حد مجاز یا اتصال کوتاه، مدار را قطع میکنند.
مکانیزم عملکرد
کلیدهای مینیاتوری به طور کلی از دو مکانیزم اصلی برای تشخیص خطا و قطع جریان استفاده میکنند:
- مکانیزم حرارتی: این مکانیزم برای محافظت در برابر اضافه بار طولانی مدت طراحی شده است. هنگامی که جریان عبوری از کلید به مدت طولانی بیشتر از مقدار مجاز باشد، قسمت حرارتی کلید گرم شده و باعث خم شدن یک نوار دو فلزی میشود. این خمیدگی باعث فاصله گرفتن کنتاکتها و قطع جریان میشود.
- مکانیزم مغناطیسی: این مکانیزم برای محافظت در برابر اتصال کوتاه طراحی شده است. در صورت بروز اتصال کوتاه، جریان بسیار زیادی در مدار ایجاد میشود که باعث ایجاد یک میدان مغناطیسی قوی در سیمپیچ داخل کلید میشود. این میدان مغناطیسی باعث جذب یک هسته آهنی شده و به سرعت کنتاکتها را از هم جدا میکند.
مراحل عملکرد کلید مینیاتوری
- حالت عادی: در حالت عادی، کنتاکتهای کلید به هم متصل هستند و جریان برق از مدار عبور میکند.
- تشخیص خطا: هنگامی که جریان از حد مجاز تجاوز کند یا اتصال کوتاه رخ دهد، مکانیزم حرارتی یا مغناطیسی فعال میشود.
- قطع جریان: در اثر فعال شدن مکانیزم مربوطه، کنتاکتهای کلید از هم جدا شده و مدار قطع میشود.
- تنظیم مجدد: پس از برطرف شدن مشکل، میتوان با فشردن دکمه تنظیم مجدد، کنتاکتها را دوباره به هم متصل کرد و مدار را وصل نمود.
کاربردهای کلید های مینیاتوری چیست؟
- حفاظت از مدارهای روشنایی: کلیدهای مینیاتوری برای محافظت از مدارهای روشنایی در منازل، ادارات، کارخانهها و … استفاده میشوند.
- حفاظت از پریزهای برق: این کلیدها برای محافظت از پریزهای برق در برابر اتصال کوتاه و اضافه بار ناشی از اتصال وسایل برقی مختلف استفاده میشوند.
- حفاظت از موتورهای الکتریکی: کلیدهای مینیاتوری برای محافظت از موتورهای الکتریکی در برابر اضافه بار هنگام راهاندازی و جریانهای کششی استفاده میشوند.
- حفاظت از مدارهای کنترل: در سیستمهای کنترل صنعتی و اتوماسیون، کلیدهای مینیاتوری برای محافظت از مدارهای کنترل استفاده میشوند.
- حفاظت از تجهیزات الکترونیکی: این کلیدها برای محافظت از تجهیزات الکترونیکی حساس مانند کامپیوترها، تجهیزات پزشکی و … در برابر نوسانات برق و اضافه بار استفاده میشوند.
- حفاظت از تابلوهای برق: کلیدهای مینیاتوری در تابلوهای برق برای حفاظت از مدارهای مختلف استفاده میشوند.
مزایای استفاده از کلیدهای مینیاتوری به چه صورت است؟
کلیدهای مینیاتوری (MCB) به عنوان یکی از اجزای حیاتی در سیستمهای الکتریکی، مزایای بسیاری را به همراه دارند. این مزایا باعث شده است که استفاده از آنها در صنایع مختلف بسیار رایج شود. در زیر به برخی از مهمترین مزایای استفاده از کلیدهای مینیاتوری اشاره شده است:
- حفاظت از تجهیزات الکتریکی: مهمترین مزیت کلیدهای مینیاتوری، حفاظت از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه است. با تشخیص سریع خطا و قطع خودکار جریان برق، از آسیب دیدن تجهیزات گرانقیمت جلوگیری میشود.
- افزایش ایمنی: کلیدهای مینیاتوری با قطع سریع جریان برق در مواقع خطر، از بروز آتشسوزی، برقگرفتگی و سایر حوادث ناگوار جلوگیری کرده و ایمنی افراد را تضمین میکنند.
- کاهش هزینههای تعمیر و نگهداری: با جلوگیری از آسیب دیدن تجهیزات، هزینههای تعمیر و نگهداری را به طور قابل توجهی کاهش میدهند.
- افزایش طول عمر تجهیزات: با محافظت از تجهیزات در برابر نوسانات جریان و اضافه بار، طول عمر مفید آنها را افزایش میدهند.
- سهولت استفاده: کلیدهای مینیاتوری به راحتی قابل نصب و استفاده هستند و پس از قطع شدن جریان، با فشردن دکمه تنظیم مجدد، میتوانند مجدداً مدار را وصل کنند.
- قابلیت اطمینان بالا: کلیدهای مینیاتوری دارای عملکرد دقیق و سریع هستند و در صورت بروز خطا، به سرعت مدار را قطع میکنند.
- تنوع بالا: کلیدهای مینیاتوری در انواع مختلف با جریانهای نامی و منحنیهای زمانی متفاوت تولید میشوند تا برای کاربردهای مختلفی مناسب باشند.
قابلیت تنظیم مجدد: پس از رفع عیب، میتوان کلید را مجدداً تنظیم کرده و از آن استفاده نمود.
انواع کلیدهای مینیاتوری و برندهای مختلف
انواع کلیدهای مینیاتوری از نظر تعداد پل
- تک پل: برای حفاظت از یک فاز استفاده میشود.
- دو پل: برای حفاظت از دو فاز استفاده میشود.
- سه پل: برای حفاظت از سه فاز استفاده میشود.
- چهار پل: برای حفاظت از سه فاز به همراه نول استفاده میشود.
انواع کلیدهای مینیاتوری از نظر منحنی قطع
منحنی قطع، نشاندهنده نحوه پاسخدهی کلید به اضافه بار و اتصال کوتاه است. انواع مختلف منحنی قطع عبارتند از:
- B (روشنایی): برای مدارهای روشنایی و بارهای مقاومتی سبک استفاده میشود.
- C (موتوری): برای مدارهای موتوری و بارهای القایی استفاده میشود.
- D (ترانسفورماتوری): برای مدارهایی با جریان راهاندازی بالا مانند ترانسفورماتورها استفاده میشود.
- K (قدرت): برای مدارهای صنعتی با بارهای ترکیبی استفاده میشود.
- Z (بسیار حساس): برای مدارهایی با حساسیت بالا به اضافه بار استفاده میشود.
با انواع مختلف کلید مینیاتوری (MCB) آشنا شدید!

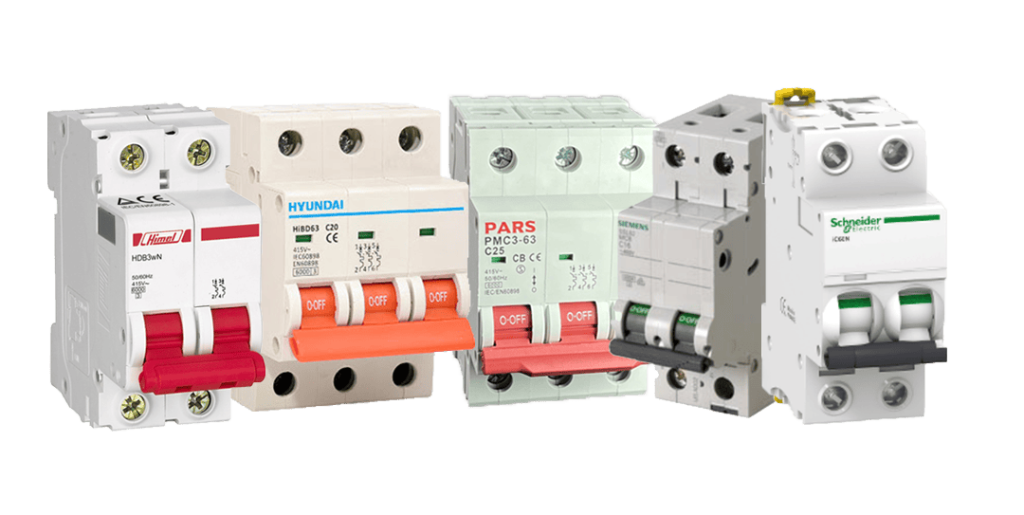

شرکت الکتروتسلا با ارائه طیف گسترده ای از پیشرفته ترین کلید های مینیاتوری (MCB) برندهای معتبر جهانی مانند:
- ال اس (LS) : یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است و انواع مختلفی از کلیدهای مینیاتوری را تولید میکند.
- اشنایدر (Schneider) : شرکتی فرانسوی است که محصولات متنوعی در زمینه اتوماسیون صنعتی و مدیریت انرژی تولید میکند، از جمله کلیدهای مینیاتوری.
- زیمنس (Siemens) : یک شرکت آلمانی است که طیف گستردهای از محصولات الکتریکی و الکترونیکی را تولید میکند، از جمله کلیدهای مینیاتوری.
- هیوندای (Hyundai) : یک شرکت کره ای است که در زمینه تولید محصولات الکتریکی برای ساختمانها تخصص دارد.
- پارس فانال (Pars Fanal) : یک شرکت آلمانی است که محصولات متنوعی در زمینه توزیع برق تولید میکند، از جمله کلیدهای مینیاتوری.
- چانت (Chint) : یک شرکت چینی است که محصولات الکتریکی با کیفیت بالا و قیمت مناسب تولید میکند.
نیازهای متنوع صنایع مختلف را برطرف میکند. این شرکت با ارائه خدمات مشاوره تخصصی و پشتیبانی فنی، به شما کمک میکند تا مناسب ترین سرو موتور را برای پروژه خود انتخاب و نصب کنید. همچنین الکتروتسلا با ارائه گارانتی و خدمات پس از فروش، اطمینان خاطر شما را از کیفیت محصولات خود جلب میکند.
