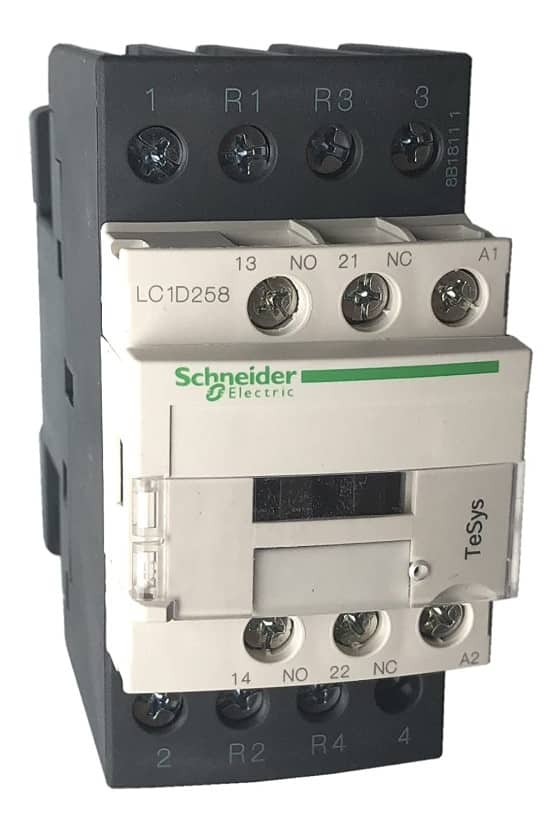

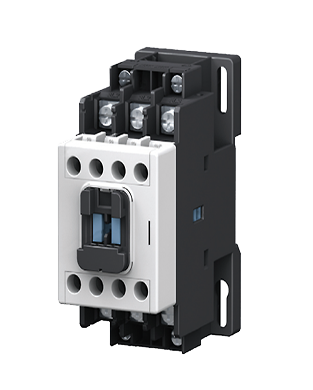

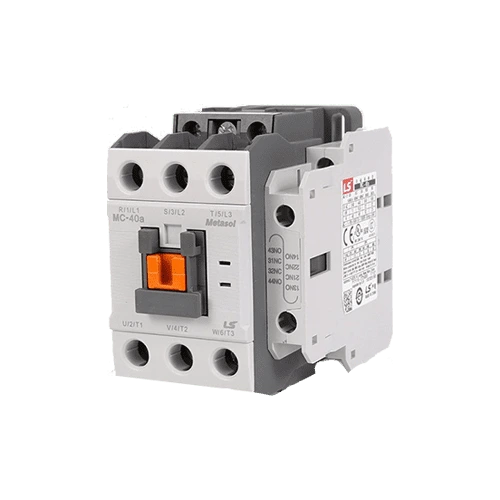

ساختار کنتاکتور: سفری به دنیای اجزای کلیدی

کنتاکتورها، که به عنوان رله‌های قدرت یا کنتاکتورهای مغناطیسی نیز شناخته می‌شوند، از اجزای مختلفی تشکیل شده‌اند که هر کدام وظیفه‌ای خاص را بر عهده دارند.

درست مانند یک ارکستر که هر نوازنده نقشی کلیدی در خلق یک سمفونی زیبا دارد، اجزای کنتاکتور نیز با هم‌کاری یکدیگر، وظیفه‌ی مهم قطع و وصل کردن جریان‌های بالا در مدارهای قدرت را به انجام می‌رسانند.

بیایید با یک نگاه دقیق، اجزای اصلی این کلید قدرتمند را بررسی کنیم:

1. بوبین (سیم‌پیچ):

• قلب تپنده‌ی کنتاکتور، بوبین نام دارد. این سیم‌پیچ وظیفه‌ی ایجاد میدان مغناطیسی را بر عهده دارد.

• هنگامی که ولتاژ به بوبین اعمال می‌شود، جریان الکتریکی در آن عبور می‌کند و در نتیجه، میدان مغناطیسی قدرتمندی ایجاد می‌شود.

2. هسته:

• هسته، متشکل از دو بخش ثابت و متحرک است که بوبین بر روی بخش ثابت آن قرار می‌گیرد.

• میدان مغناطیسی ایجاد شده توسط بوبین، هسته‌ی متحرک را به سمت خود جذب می‌کند.

3. تیغه‌ها:

• تیغه‌ها، کلیدهای اصلی قطع و وصل جریان در مدار هستند.

• به طور کلی، دو نوع تیغه در کنتاکتور وجود دارد:

  • تیغه‌های اصلی: وظیفه‌ی قطع و وصل جریان در مدار قدرت را بر عهده دارند.

  • تیغه‌های کمکی: برای اعمال فرمان به کنتاکتور یا ایجاد قفل بین کنتاکتورها استفاده می‌شوند.

• با جابجا شدن هسته‌ی متحرک توسط میدان مغناطیسی، تیغه‌ها نیز جابجا شده و مدار قطع یا وصل می‌شود.

4. فنر:

• فنر، نقش بازگشت‌دهنده‌ی تیغه‌ها را به حالت اولیه خود ایفا می‌کند.

• هنگامی که ولتاژ از بوبین قطع می‌شود، میدان مغناطیسی از بین رفته و فنر، تیغه‌ها را به حالت اولیه خود باز می‌گرداند.

5. قاب:

• قاب، مانند یک محافظ، تمام اجزای کنتاکتور را در خود جای می‌دهد و از آنها در برابر عوامل خارجی مانند گرد و غبار و رطوبت محافظت می‌کند.

6. ترمینال‌ها:

• ترمینال‌ها، نقاطی هستند که برای اتصال سیم‌ها به کنتاکتور استفاده می‌شوند.

• ترمینال‌ها به طور معمول در دو نوع اصلی و فرمان وجود دارند.

  • ترمینال‌های اصلی برای اتصال سیم‌های مدار قدرت استفاده می‌شوند.

  • ترمینال‌های فرمان برای اتصال سیم‌های مدار فرمان به منظور اعمال فرمان به کنتاکتور استفاده می‌شوند.

7. اجزای جانبی:

• در برخی از کنتاکتورها، اجزای جانبی دیگری مانند بلوک‌های ترمینال اضافی، کنتاکت‌های کمکی اضافی، رله‌های حرارتی و … نیز وجود دارد.
