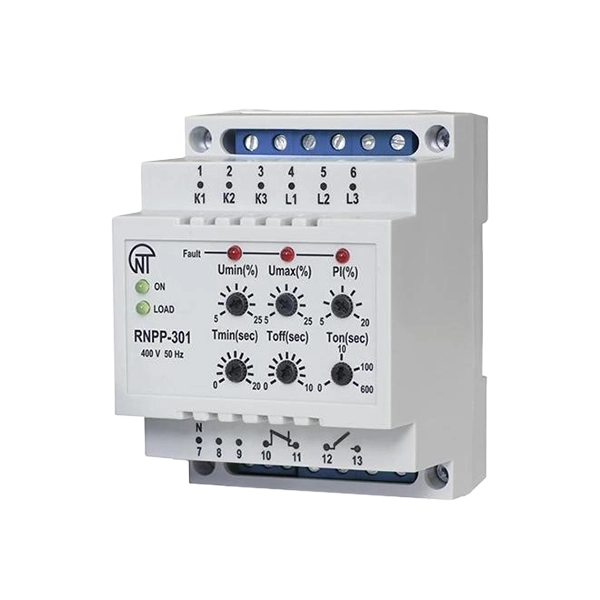

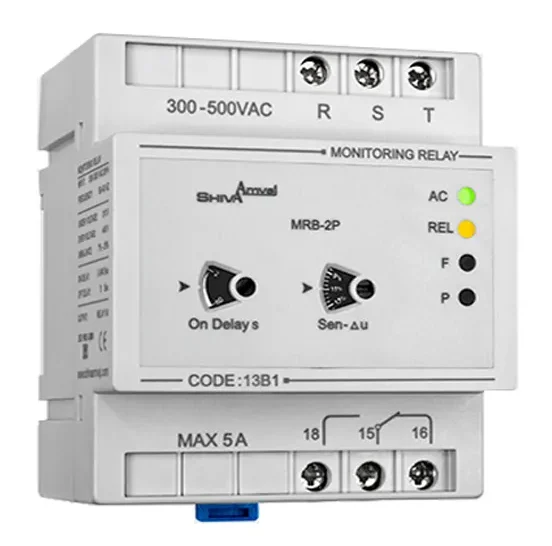

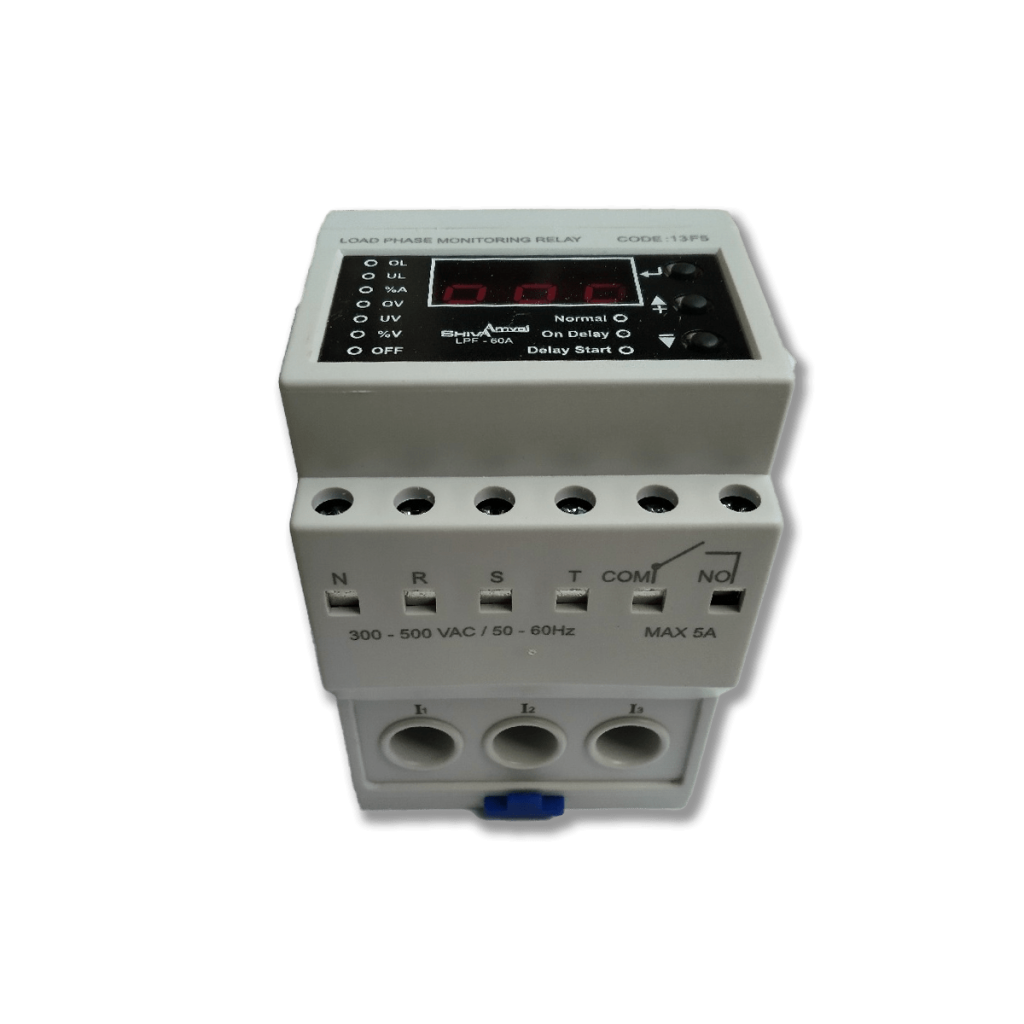

به چه نوع ابزاری کنترل فاز میگویند؟
کنترل فاز، که به آن رله کنترل فاز یا رله حفاظت فاز نیز گفته میشود، دستگاهی است که در تابلو برقها برای حفاظت از موتورها و سایر تجهیزات الکتریکی در برابر اختلالات شبکه برق استفاده میشود.
چه مشکلاتی را کنترل فاز تشخیص میدهد؟
مزایای استفاده از کنترل فاز چیست؟
انواع کنترل فاز و کاربردهای آن
نصب کنترل فاز بر روی تابلو برق به چه صورت است؟
نکات اضافی در رابطه با کنترل فاز
چه مشکلاتی را کنترل فاز تشخیص میدهد؟
کنترل فاز با نظارت بر ولتاژ و توالی فازها، میتواند مشکلات مختلفی را که ممکن است در شبکه برق رخ دهد، تشخیص دهد و در صورت بروز مشکل، مدار را قطع کند.
برخی از مشکلاتی که کنترل فاز میتواند تشخیص دهد عبارتند از:
قطع شدن یک یا چند فاز
کاهش یا افزایش ولتاژ
عدم تقارن ولتاژ در فازها
جابجایی فازها
شوکهای الکتریکی
کنترل فاز با قطع مدار در هنگام بروز مشکل، از آسیب دیدن موتورها و سایر تجهیزات الکتریکی جلوگیری میکند.
مزایای استفاده از کنترل فاز چیست؟
1. افزایش طول عمر موتورها و تجهیزات الکتریکی:
کنترل فاز با محافظت از موتورها و تجهیزات الکتریکی در برابر اختلالات شبکه برق، از جمله:
قطع شدن یک یا چند فاز
کاهش یا افزایش ولتاژ
عدم تقارن ولتاژ در فازها
جابجایی فازها
شوکهای الکتریکی
باعث افزایش طول عمر آنها میشود.
2. کاهش هزینههای تعمیرات و نگهداری:
کنترل فاز با جلوگیری از خرابی موتورها و تجهیزات الکتریکی، نیاز به تعمیرات و نگهداری آنها را کاهش میدهد و در نتیجه هزینههای مربوط به آن را نیز کم میکند.
3. افزایش ایمنی کار:
کنترل فاز با قطع مدار در هنگام بروز مشکل، از ایجاد خطر برق گرفتگی و آتش سوزی جلوگیری میکند و ایمنی کار با برق را افزایش میدهد.
4. جلوگیری از خاموشیهای ناگهانی:
کنترل فاز با محافظت از موتورها و تجهیزات الکتریکی، از ایجاد اتصالات کوتاه و خاموشیهای ناگهانی که میتواند به اختلال در روند تولید و ضررهای مالی منجر شود، جلوگیری میکند.
5. مزایای دیگر:
علاوه بر مزایای ذکر شده، استفاده از کنترل فاز میتواند مزایای دیگری نیز داشته باشد، از جمله:
کاهش مصرف برق
بهبود کیفیت برق
افزایش راندمان کاری موتورها و تجهیزات الکتریکی
انواع کنترل فاز و کاربردهای آن
توضیحات لازم درباره انواع کنترل فاز و کاربردهای آنها در این بخش توضیح داده شده است.
| نوع کنترل فاز | کاربرد | توضیحات |
| تک فاز | سیستمهای تک فاز | محافظت در برابر قطع شدن فاز، کاهش یا افزایش ولتاژ، نوسانات ولتاژ |
| سه فاز | سیستمهای سه فاز | محافظت در برابر قطع شدن یک یا چند فاز، عدم تعادل ولتاژ در فازها، جابجایی فازها، کاهش یا افزایش ولتاژ، نوسانات ولتاژ |
| دیجیتال | سیستمهای تک فاز و سه فاز | دارای تنظیمات و امکانات بیشتر، دقت و عملکرد بالاتر، قیمت گرانتر |
| با تاخیر | موتورهایی که در هنگام راه اندازی به جریان زیادی نیاز دارند | جلوگیری از روشن شدن ناگهانی موتور و آسیب دیدن آن |
| با قابلیت تنظیم زمان | سیستمهای تک فاز و سه فاز | دارای تنظیماتی برای تعیین زمان تأخیر در قطع یا وصل مدار |
| با قابلیت ثبت اطلاعات | سیستمهای تک فاز و سه فاز | میتواند اطلاعات مربوط به اختلالات شبکه برق را ثبت و ذخیره کند |
نصب کنترل فاز بر روی تابلو برق به چه صورت است؟
نحوه نصب کنترل فاز بر روی تابلو برق
توجه: قبل از شروع هر گونه کار با برق، حتما از قطع بودن جریان برق مطمئن شوید.
_ابزار و تجهیزات مورد نیاز:
کنترل فاز
سیم
پیچ گوشتی
سیم چین
انبردست
نوار چسب برق
_مراحل نصب:
محل نصب کنترل فاز را انتخاب کنید. کنترل فاز را باید در مکانی نصب کرد که به راحتی قابل دسترسی باشد و از رطوبت و گرد و غبار دور باشد.
سیمهای برق را به کنترل فاز وصل کنید. معمولاً سه ترمینال ورودی L1، L2 و L3 و دو ترمینال خروجی NO و COM روی کنترل فاز وجود دارد.
سیم فاز اول را به ترمینال L1 وصل کنید.
سیم فاز دوم را به ترمینال L2 وصل کنید.
سیم فاز سوم را به ترمینال L3 وصل کنید.
سیم نول را به ترمینال COM وصل کنید.
سیم مورد نظر برای فرمان قطع و وصل کنتاکتور را به ترمینال NO وصل کنید.
کنترل فاز را در تابلو برق نصب کنید. کنترل فاز را با استفاده از پیچ به تابلو برق نصب کنید.
تنظیمات کنترل فاز را انجام دهید. برخی از کنترل فازها دارای تنظیماتی برای زمان تأخیر در قطع یا وصل مدار و همچنین تنظیماتی برای ولتاژ و جریان هستند. این تنظیمات را باید با توجه به نوع موتور یا تجهیزاتی که میخواهید از آن محافظت کنید، انجام دهید.
برق را وصل کنید. بعد از اینکه از صحت اتصالات مطمئن شدید، برق را وصل کنید.
کنترل فاز را تست کنید. برای تست کنترل فاز، یک موتور یا تجهیظ را به خروجی کنترل فاز وصل کنید و آن را روشن کنید. سپس یکی از فازها را قطع کنید. باید موتور یا تجهیز خاموش شود.
نکات اضافی در رابطه با کنترل فاز:
انتخاب کنترل فاز مناسب:
نوع سیستم برق: برای سیستمهای تک فاز یا سه فاز باید کنترل فاز مناسب انتخاب شود.
نوع موتور یا تجهیزات: با توجه به نوع موتور یا تجهیزاتی که میخواهید از آن محافظت کنید، باید کنترل فاز مناسب را انتخاب کنید. برخی از کنترل فازها برای موتورهای خاصی مانند موتورهای پمپ یا موتورهای آسانسور طراحی شدهاند.
شرایط محیطی: اگر کنترل فاز در محیطی با رطوبت یا گرد و غبار زیاد نصب میشود، باید نوع ضد آب یا ضد غبار آن را انتخاب کنید.
ویژگیها و امکانات: کنترل فازها دارای ویژگیها و امکانات مختلفی مانند تنظیمات زمان تأخیر، تنظیمات ولتاژ و جریان، قابلیت ثبت اطلاعات و … هستند. شما باید با توجه به نیاز خود، کنترل فاز مناسب را انتخاب کنید.
قیمت: قیمت کنترل فاز به نوع، برند و امکانات آن بستگی دارد.
نصب و راه اندازی:
نصب کنترل فاز باید توسط یک برقکار ماهر انجام شود.
قبل از نصب، دفترچه راهنمای کنترل فاز را مطالعه کنید.
از سیم و کابل با سایز مناسب استفاده کنید.
اتصالات را به طور کامل و محکم انجام دهید.
از نوار چسب برق برای عایق بندی اتصالات استفاده کنید.
نگهداری و تست:
کنترل فاز را به طور定期 بررسی کنید.
اتصالات را از نظر خوردگی یا شل شدن بررسی کنید.
تنظیمات کنترل فاز را چک کنید.
کنترل فاز را به طور定期 تست کنید. برای تست کنترل فاز، یک موتور یا تجهیز را به خروجی کنترل فاز وصل کنید و آن را روشن کنید. سپس یکی از فازها را قطع کنید. باید موتور یا تجهیز خاموش شود.
نکات ایمنی:
قبل از شروع هر گونه کار با برق، حتما از قطع بودن جریان برق مطمئن شوید.
از دستکش و عینک ایمنی استفاده کنید.
از ابزار و تجهیزات مناسب استفاده کنید.
در هنگام کار با برق احتیاط کنید.
